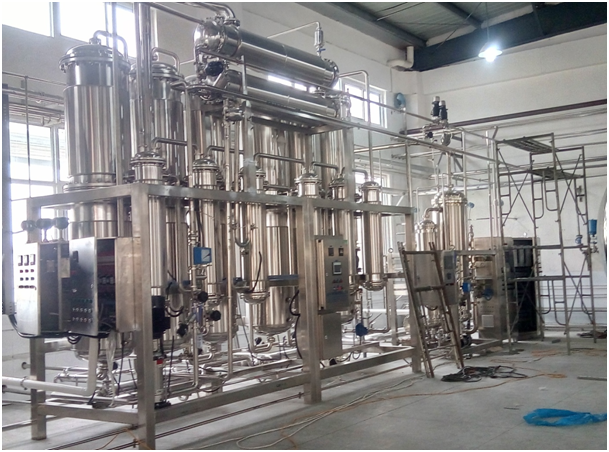

热回流提取浓缩机组主要由提取罐、浓缩罐、加热器、冷凝器、汽液分离器、受液罐、冷却器、等构成，另外配备加热装置、搅拌装置、夹套或盘管、传动装置、轴封装置、保温介质、进（出）料口、支撑、温度传感器、CIP接口等组件。
　　该机组主体设备均采用SUS304/316L高级不锈钢制作而成，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理；筒体对外连接口采用卫生快开接头，安全卫生无死角，符合国家GMP卫生标准。
　　热回流提取浓缩机组在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制提取、浓缩过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、浓缩批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印。
　　另外，还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。

　　热回流提取浓缩机组结构特点：
　　1、热回流提取浓缩机组主体设备均采用SUS304/316L高级不锈钢材质制作而成，内外精抛光，防止物料粘壁，容易清洗，适合水提和醇提工艺；
　　2、设备传热性能好，蒸发效率高，能耗低，采用二次蒸汽作为热源，提取浓缩同时进行，可节省蒸汽50%以上；采用推拉式自锁专利技术出渣门，不锈钢硬管出液，安全可靠，滴液不漏；
　　3、工艺适应性强，根据工艺需要，可实现负压、常压等多种提取操作，自动化程度高；采取减压浓缩操作，蒸发温度低，蒸发速度高，防止物料粘连、减少泡沫形成，提升成品浓度；
　　4、整机结构紧凑，占地面积小；投资小，效益高，有效降低环境污染，符合GMP标准要求；
　　5、节省时间，提取浓缩同步完成，且本机组采用比常规大一倍的回流量，全程仅需4-6小时。

技术参数：
